As válvulas de retenção são componentes essenciais em diversos sistemas de fluidos, evitando o refluxo e garantindo o fluxo unidirecional dos fluidos. Quando se trata de válvulas de retenção, dois tipos comuns são as válvulas de retenção do tipo wafer e do tipo flangeado. Como fornecedor confiável de válvulas de retenção, estou aqui para esclarecer as diferenças entre esses dois tipos e ajudá-lo a tomar uma decisão informada para suas aplicações específicas.
Design e Estrutura
A diferença mais óbvia entre as válvulas de retenção do tipo wafer e do tipo flangeado está em seu design e estrutura.

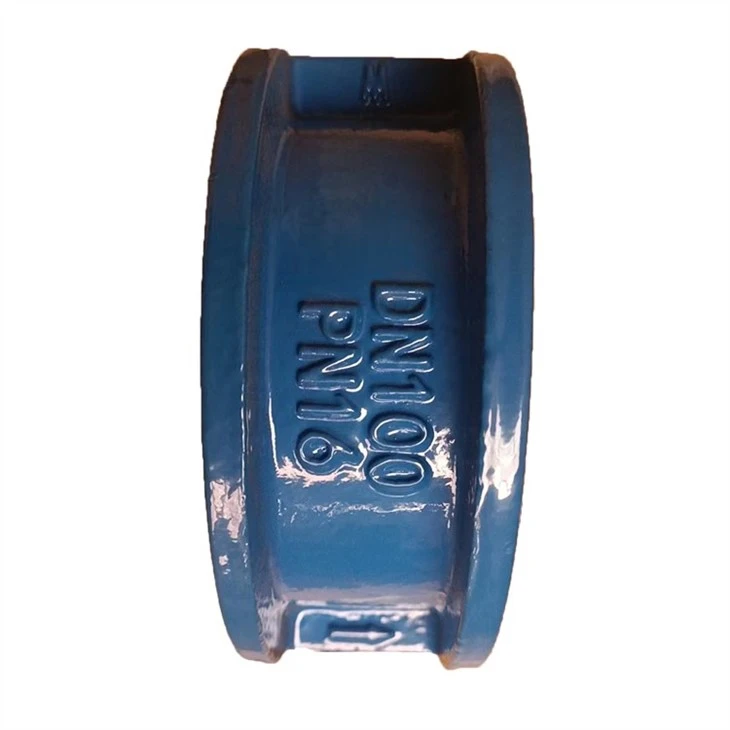

Uma válvula de retenção tipo wafer é uma válvula compacta projetada para caber entre dois flanges de uma tubulação. Tem uma estrutura relativamente simples, normalmente consistindo de um corpo de válvula, um disco e uma dobradiça ou mecanismo de mola. O corpo da válvula é fino e plano e é instalado imprensando-o entre dois flanges da tubulação por meio de parafusos. Esse design torna as válvulas de retenção do tipo wafer leves e economizadoras de espaço, o que é ideal para aplicações onde o espaço é limitado. Por exemplo, em sistemas de encanamento de edifícios altos, onde cada centímetro de espaço conta, as válvulas de retenção do tipo wafer podem ser uma ótima escolha. NossoVálvula de retenção wafer de disco duploé um excelente exemplo de válvula de retenção tipo wafer de alta qualidade que oferece desempenho confiável em um design compacto.
Por outro lado, uma válvula de retenção tipo flange possui seus próprios flanges integrados ao corpo da válvula. Esses flanges são usados para conectar a válvula à tubulação. O design flangeado proporciona uma conexão mais robusta e segura em comparação ao tipo wafer. O corpo da válvula é geralmente mais espesso e substancial, podendo suportar pressões mais altas e condições operacionais mais severas. As válvulas de retenção do tipo flange são comumente usadas em aplicações industriais, como oleodutos e gasodutos, usinas de energia e plantas de processamento químico, onde a pressão do fluido e a vazão são relativamente altas.
Instalação e Manutenção
Os procedimentos de instalação para válvulas de retenção tipo wafer e flangeadas também diferem significativamente.
A instalação de uma válvula de retenção tipo wafer é relativamente simples. Primeiro, os flanges da tubulação precisam ser limpos e alinhados adequadamente. Em seguida, a válvula de retenção tipo wafer é colocada entre os dois flanges e os parafusos são inseridos através dos orifícios dos parafusos nos flanges e apertados uniformemente. Contudo, é crucial garantir que a válvula esteja corretamente orientada de acordo com a direção do fluxo indicada no corpo da válvula. Como as válvulas de retenção do tipo wafer são finas e leves, elas podem ser facilmente instaladas em espaços apertados. A manutenção de válvulas de retenção do tipo wafer também é relativamente fácil. Em caso de dano ou mau funcionamento, a válvula pode ser removida rapidamente afrouxando os parafusos e substituindo-a por uma nova.
As válvulas de retenção tipo flange requerem um processo de instalação mais complexo. A válvula precisa ser cuidadosamente alinhada com os flanges da tubulação e os parafusos devem ser apertados com o torque especificado para garantir uma conexão sem vazamentos. A instalação de válvulas de retenção do tipo flangeado geralmente requer mais ferramentas e mão de obra em comparação com válvulas de retenção do tipo wafer. A manutenção de válvulas de retenção do tipo flangeada pode consumir mais tempo. Se a válvula precisar ser removida para inspeção ou reparo, os parafusos em ambos os flanges precisarão ser removidos, o que pode ser uma tarefa complicada, especialmente em tubulações de grande diâmetro.
Desempenho e aplicações
As características de desempenho das válvulas de retenção tipo wafer e flangeadas as tornam adequadas para diferentes aplicações.
As válvulas de retenção do tipo wafer são conhecidas por sua baixa queda de pressão. Devido ao seu design compacto, o caminho do fluxo do fluido através da válvula é relativamente reto, resultando em menor resistência ao fluxo. Isto os torna ideais para aplicações onde é importante minimizar a perda de energia, como em estações de tratamento de água e sistemas HVAC. No entanto, as válvulas de retenção do tipo wafer podem não ser adequadas para aplicações de alta pressão devido ao seu corpo de válvula relativamente fino e construção menos robusta.
As válvulas de retenção do tipo flangeado, por outro lado, podem suportar pressões mais altas e vazões maiores. Seu design robusto e conexões de flange seguras os tornam capazes de suportar as forças geradas por fluidos de alta pressão. Eles são comumente usados em indústrias como petróleo e gás, onde a pressão do fluido pode ser extremamente alta. Por exemplo, em plataformas de petróleo offshore, válvulas de retenção do tipo flangeadas são usadas para evitar refluxo nos oleodutos que transportam petróleo bruto e gás natural. NossoVálvula de retenção de elevação em ferro fundidoé uma válvula de retenção tipo flange que oferece excelente desempenho em aplicações de alta pressão.
Considerações de custo
O custo é outro fator importante ao escolher entre válvulas de retenção tipo wafer e flangeadas.
As válvulas de retenção do tipo wafer são geralmente mais econômicas do que as válvulas de retenção do tipo flangeado. Seu design simples e construção leve resultam em custos de fabricação mais baixos. Além disso, o custo de instalação de válvulas de retenção do tipo wafer também é relativamente baixo devido ao processo de instalação mais simples. Isto os torna uma opção atraente para projetos conscientes do orçamento, onde a economia de custos é uma prioridade.
As válvulas de retenção do tipo flangeadas são mais caras. O custo de fabricação de válvulas de retenção do tipo flangeado é mais alto devido ao projeto mais complexo e ao uso de materiais adicionais para os flanges. Além disso, o custo de instalação também é maior devido ao processo de instalação mais trabalhoso. No entanto, em aplicações onde a resistência a alta pressão e a confiabilidade são cruciais, o custo mais elevado das válvulas de retenção do tipo flangeado é frequentemente justificado.
Seleção de Materiais
As válvulas de retenção tipo wafer e flangeadas estão disponíveis em uma variedade de materiais para atender a diferentes aplicações.
Os materiais comuns para válvulas de retenção do tipo wafer incluem ferro fundido, aço inoxidável e PVC. O ferro fundido é uma escolha popular para aplicações de uso geral devido ao seu baixo custo e boa resistência à corrosão. O aço inoxidável é usado em aplicações onde a resistência à corrosão é uma grande preocupação, como em fábricas de processamento de alimentos e bebidas. O PVC é frequentemente usado em aplicações de água de baixa pressão devido à sua leveza e resistência química. NossoVálvula de retenção de giro de disco de borrachaestá disponível em diferentes materiais para atender às diversas necessidades do cliente.
As válvulas de retenção tipo flange também estão disponíveis em uma ampla variedade de materiais. Além do ferro fundido e do aço inoxidável, materiais como aço carbono e aço-liga são comumente usados para aplicações de alta pressão e alta temperatura. Esses materiais oferecem excelente resistência e durabilidade, tornando-os adequados para condições operacionais adversas.
Concluindo, a escolha entre uma válvula de retenção do tipo wafer e do tipo flangeada depende de vários fatores, incluindo os requisitos da aplicação, espaço de instalação, pressão e vazão, custo e compatibilidade do material. Como fornecedor de válvulas de retenção, oferecemos uma ampla gama de válvulas de retenção tipo wafer e flangeadas de alta qualidade para atender às diversas necessidades de nossos clientes. Se você estiver no processo de seleção de uma válvula de retenção para o seu projeto, estamos aqui para lhe fornecer aconselhamento e orientação profissional. Entre em contato conosco hoje para discutir suas necessidades específicas e iniciar uma negociação de aquisição. Temos o compromisso de fornecer a você as melhores soluções de válvulas de retenção a preços competitivos.
Referências
- Manual da Válvula, Terceira Edição, por Robert W. Daugherty
- Mecânica dos Fluidos e Hidráulica, por William W. Fox e Alan T. McDonald
- Manual de regras práticas do pipeline, de Gregory G. Shames e James L. Gustavsen
